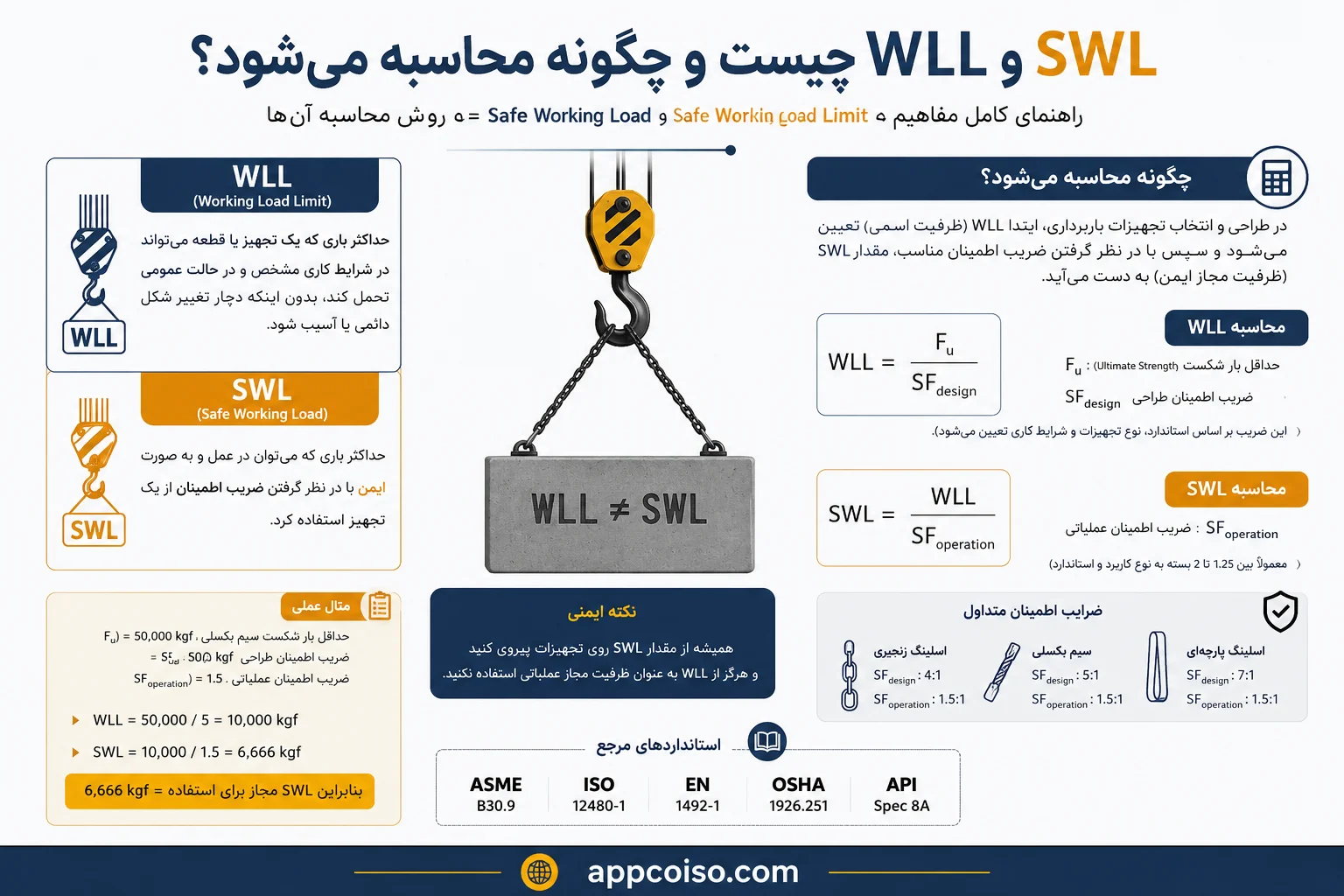

WLL چگونه محاسبه می‌شود؟

یکی از سؤال‌هایی که بسیاری از اپراتورها، مسئولان ایمنی و حتی خریداران تجهیزات باربرداری مطرح می‌کنند این است که آیا می‌توان WLL را به‌صورت دستی محاسبه کرد؟

پاسخ این است که WLL توسط سازنده و بر اساس طراحی مهندسی، آزمون‌های آزمایشگاهی و استانداردهای بین‌المللی تعیین می‌شود و نباید به‌صورت تجربی یا حدسی محاسبه شود. با این حال، برای درک بهتر مفهوم، رابطه آن با مقاومت نهایی تجهیز قابل بررسی است.

در بسیاری از تجهیزات، رابطه زیر برقرار است:

WLL = حداقل مقاومت شکست (MBL) ÷ ضریب ایمنی (Safety Factor)

برای مثال اگر یک سیم بکسل دارای حداقل مقاومت شکست ۴۰ تن باشد و ضریب ایمنی آن ۵ در نظر گرفته شود، ظرفیت مجاز کاری آن برابر با ۸ تن خواهد بود.

البته این رابطه تنها برای درک مفهوم است و مقدار نهایی WLL باید همان عددی باشد که توسط تولیدکننده روی پلاک مشخصات تجهیز درج شده است.

تفاوت WLL با MBL چیست؟

یکی از اشتباهات رایج در صنعت، یکسان دانستن WLL و MBL است؛ در حالی که این دو مفهوم کاملاً متفاوت هستند.

MBL (Minimum Breaking Load) به معنای حداقل نیرویی است که باعث گسیختگی یا شکست تجهیز می‌شود. این مقدار در شرایط آزمایشگاهی و تا مرز شکست اندازه‌گیری می‌شود و به هیچ عنوان نباید مبنای کار روزمره قرار گیرد.

در مقابل، WLL ظرفیتی است که تجهیز می‌تواند در شرایط عادی، با رعایت استانداردها و بدون ایجاد خطر تحمل کند.

به همین دلیل، هیچ‌گاه نباید بار را بر اساس MBL انتخاب کرد؛ معیار اصلی همیشه WLL است.

چرا نباید از WLL عبور کنیم؟

برخی تصور می‌کنند اگر بار تنها چند صد کیلوگرم از ظرفیت مجاز بیشتر باشد، مشکلی ایجاد نمی‌شود. اما این تصور می‌تواند بسیار خطرناک باشد.

افزایش بار بیش از WLL باعث می‌شود:

• سیم بکسل تحت کشش بیش از حد قرار گیرد.
• قلاب تغییر شکل دائمی پیدا کند.
• اسلینگ دچار پارگی شود.
• گیربکس و موتور جرثقیل تحت فشار غیرمجاز قرار گیرند.
• احتمال واژگونی جرثقیل افزایش یابد.
• عمر مفید تجهیزات کاهش پیدا کند.

حتی اگر در همان لحظه حادثه‌ای رخ ندهد، اضافه‌بارهای مکرر می‌توانند باعث ایجاد ترک‌های خستگی، کاهش استحکام قطعات و خرابی‌های پنهان شوند که در آینده به شکست ناگهانی تجهیز منجر خواهند شد.

عوامل مؤثر بر کاهش ظرفیت واقعی باربرداری

عددی که روی پلاک تجهیز درج شده، تنها زمانی معتبر است که شرایط استفاده مطابق دستورالعمل سازنده باشد. در عمل، عوامل متعددی می‌توانند ظرفیت واقعی را کاهش دهند.

مهم‌ترین این عوامل عبارت‌اند از:

زاویه اسلینگ

هرچه زاویه بین شاخه‌های اسلینگ بیشتر شود، نیروی وارد بر هر شاخه افزایش می‌یابد و ظرفیت مؤثر کاهش پیدا می‌کند.

سایش و خوردگی

کاهش قطر سیم بکسل، زنگ‌زدگی زنجیر، خوردگی قلاب یا فرسودگی اتصالات می‌تواند باعث شود تجهیز دیگر قادر به تحمل WLL اولیه نباشد.

دمای محیط

کار در محیط‌های با دمای بسیار بالا یا پایین ممکن است خواص مکانیکی برخی تجهیزات را تغییر دهد و ظرفیت مجاز آن‌ها را کاهش دهد.

بارهای ضربه‌ای

بلند کردن ناگهانی بار یا توقف شدید جرثقیل باعث ایجاد نیروهای دینامیکی می‌شود که از وزن واقعی بار بیشتر هستند.

نحوه بستن بار

اگر بار به‌درستی مهار نشود یا مرکز ثقل آن در موقعیت مناسبی قرار نداشته باشد، نیروها به‌صورت نامتقارن به تجهیزات منتقل می‌شوند و احتمال آسیب افزایش می‌یابد.

کاربرد WLL در تجهیزات مختلف

WLL در جرثقیل

در جرثقیل‌ها، WLL بیان‌کننده حداکثر باری است که دستگاه در شرایط مشخص و مطابق جدول بار (Load Chart) می‌تواند جابه‌جا کند.

در جرثقیل‌های متحرک، این ظرفیت با تغییر شعاع کاری، طول بوم و زاویه بوم تغییر می‌کند؛ بنابراین اپراتور باید همیشه به جدول بار مراجعه کند و تنها به ظرفیت اسمی دستگاه اکتفا نکند.

WLL در سیم بکسل

روی بسیاری از سیم بکسل‌های مخصوص باربرداری، ظرفیت مجاز یا مشخصات لازم برای محاسبه آن درج شده است.

در بازرسی سیم بکسل، علاوه بر ظرفیت اسمی، عواملی مانند تعداد مفتول‌های شکسته، میزان سایش، خوردگی، پیچ‌خوردگی و تغییر قطر نیز بررسی می‌شوند؛ زیرا هر یک از این موارد می‌توانند ظرفیت واقعی را کاهش دهند.

WLL در اسلینگ

اسلینگ‌ها بسته به نوع استفاده، ظرفیت‌های متفاوتی دارند.

برای مثال، ظرفیت یک اسلینگ در حالت مستقیم با ظرفیت همان اسلینگ در حالت سبدی یا چوکری یکسان نیست. به همین دلیل، هنگام انتخاب اسلینگ باید نوع اتصال نیز در نظر گرفته شود.

WLL در شگل و قلاب

روی شگل‌ها و قلاب‌های استاندارد، WLL معمولاً به‌صورت حک‌شده روی بدنه درج می‌شود.

استفاده از شگل یا قلابی که ظرفیت آن کمتر از وزن بار باشد، یکی از دلایل اصلی بروز حوادث در عملیات ریگری است.

نقش WLL در بازرسی جرثقیل

یکی از مهم‌ترین مواردی که در بازرسی جرثقیل بررسی می‌شود، تطابق ظرفیت تجهیزات با شرایط واقعی بهره‌برداری است.

بازرس موارد زیر را کنترل می‌کند:

• خوانا بودن پلاک ظرفیت
• تطابق ظرفیت قلاب با جرثقیل
• تطابق ظرفیت سیم بکسل
• وضعیت اسلینگ‌ها
• جدول بار
• سوابق تست بار
• وضعیت تجهیزات ریگری

در صورتی که هر یک از این موارد با استانداردها مطابقت نداشته باشد، ممکن است جرثقیل مردود اعلام شود.

اشتباهات رایج درباره WLL و SWL

بررسی حوادث صنعتی نشان می‌دهد برخی برداشت‌های اشتباه هنوز در بسیاری از کارگاه‌ها وجود دارد.

رایج‌ترین اشتباهات عبارت‌اند از:

• تصور یکسان بودن ظرفیت اسمی جرثقیل با ظرفیت واقعی در تمام شرایط
• استفاده از تجهیز بدون بررسی پلاک مشخصات
• بلند کردن بار بیش از WLL
• استفاده از تجهیزات فرسوده بدون بازرسی
• بی‌توجهی به زاویه اسلینگ
• انتخاب شگل یا قلاب با ظرفیت کمتر از بار
• استفاده از تجهیزات فاقد مشخصات یا پلاک

همین اشتباهات ساده، علت بخش قابل توجهی از حوادث باربرداری در پروژه‌های صنعتی هستند.

جدول مقایسه WLL، SWL، MBL و Proof Load

در صنعت باربرداری، این چهار اصطلاح گاهی به اشتباه به جای یکدیگر استفاده می‌شوند، در حالی که هر کدام مفهوم متفاوتی دارند.

نکته مهم این است که Proof Load از WLL بیشتر است اما از MBL کمتر خواهد بود و تنها در شرایط کنترل‌شده توسط افراد متخصص اعمال می‌شود.

ارتباط WLL با تست بار (Load Test)

یکی از مهم‌ترین مراحل ارزیابی تجهیزات باربرداری، انجام تست بار است.

هدف از این آزمون، اطمینان از عملکرد صحیح تجهیزات پیش از بهره‌برداری یا پس از تعمیرات اساسی است.

در تست بار معمولاً موارد زیر بررسی می‌شوند:

• عملکرد سیستم ترمز
• عملکرد وینچ
• گیربکس
• موتور
• سیم بکسل
• قلاب
• تجهیزات ریگری
• تغییر شکل سازه
• عملکرد لیمیت سوئیچ‌ها

در بسیاری از استانداردها، تست بار با درصدی بیشتر از ظرفیت کاری (برای مثال ۱۱۰ تا ۱۲۵ درصد WLL، بسته به نوع تجهیز و استاندارد) و تحت شرایط کنترل‌شده انجام می‌شود. این آزمون نباید با عملیات عادی اشتباه گرفته شود و تنها توسط افراد صلاحیت‌دار و مطابق دستورالعمل سازنده و استانداردهای مربوطه اجرا می‌شود.

آیا WLL روی تمام تجهیزات درج می‌شود؟

طبق استانداردهای معتبر، بیشتر تجهیزات باربرداری باید دارای پلاک یا علامت دائمی باشند که اطلاعات زیر را نمایش دهد:

• ظرفیت مجاز (WLL)
• نام یا برند سازنده
• شماره سریال
• سایز تجهیز
• استاندارد تولید
• کد رهگیری (در صورت وجود)

اگر پلاک ظرفیت از بین رفته، مخدوش یا غیرقابل خواندن باشد، استفاده از تجهیز تا زمان تعیین ظرفیت واقعی و تأیید مجدد توصیه نمی‌شود.

آیا WLL بعد از تعمیر تغییر می‌کند؟

در بسیاری از موارد، پس از تعمیر اساسی یا تعویض قطعات اصلی، تجهیز باید دوباره مورد ارزیابی، بازرسی و در صورت نیاز تست بار قرار گیرد.

اگر تعمیر مطابق استاندارد انجام نشده باشد، ممکن است ظرفیت واقعی تجهیز دیگر با مقدار اولیه مطابقت نداشته باشد. به همین دلیل، هرگونه تعمیر روی قلاب، سیم بکسل، سازه، بوم یا قطعات اصلی باید مستندسازی و توسط افراد متخصص تأیید شود.

نقش WLL در کاهش حوادث صنعتی

بررسی گزارش‌های حوادث در صنایع مختلف نشان می‌دهد که رعایت ظرفیت مجاز بار یکی از مهم‌ترین عوامل پیشگیری از سقوط بار و آسیب به تجهیزات است.

زمانی که ظرفیت واقعی تجهیزات شناخته شود و اپراتورها بر اساس آن کار کنند:

• احتمال پارگی سیم بکسل کاهش می‌یابد.
• عمر تجهیزات افزایش پیدا می‌کند.
• هزینه تعمیرات کمتر می‌شود.
• توقف پروژه کاهش می‌یابد.
• ایمنی کارکنان افزایش پیدا می‌کند.
• احتمال مردود شدن تجهیزات در بازرسی کمتر خواهد شد.

تجربه عملی

در پروژه‌های صنعتی، یکی از اشتباهاتی که گاهی مشاهده می‌شود، استفاده از چند اسلینگ با ظرفیت‌های متفاوت برای جابه‌جایی یک بار است. در ظاهر، مجموع ظرفیت آن‌ها ممکن است کافی به نظر برسد، اما به دلیل تفاوت زاویه قرارگیری، توزیع نامتوازن نیرو یا فرسودگی یکی از تجهیزات، فشار بیشتری به یک نقطه وارد می‌شود و همین موضوع می‌تواند خطر شکست را افزایش دهد.

در بازرسی‌های فنی نیز بارها دیده شده که تجهیزی از نظر ظاهری سالم بوده، اما به دلیل سایش، خوردگی یا تغییر شکل، دیگر ظرفیت اولیه خود را نداشته است. به همین دلیل، اتکا به ظاهر تجهیزات کافی نیست و بررسی پلاک مشخصات، وضعیت فنی و نتایج بازرسی‌های دوره‌ای اهمیت بالایی دارد.

چرا شناخت WLL برای مسئولان HSE اهمیت دارد؟

مدیران HSE و مسئولان ایمنی تنها وظیفه نظارت بر استفاده از تجهیزات را ندارند؛ بلکه باید اطمینان حاصل کنند که ظرفیت تمام تجهیزات باربرداری با شرایط واقعی عملیات همخوانی دارد.

شناخت صحیح مفهوم WLL به آن‌ها کمک می‌کند تا:

• تجهیزات مناسب را انتخاب کنند.
• ریسک عملیات لیفتینگ را ارزیابی کنند.
• برنامه‌های بازرسی دوره‌ای را تدوین کنند.
• از اضافه‌بار جلوگیری کنند.
• انطباق با استانداردهای ایمنی را حفظ کنند.

خدمات بازرسی و تست بار تجهیزات باربرداری در Appcoiso

اگر قصد بازرسی، تست بار یا ارزیابی ایمنی جرثقیل، لیفتراک و تجهیزات باربرداری را دارید، Appcoiso خدمات تخصصی خود را مطابق استانداردهای معتبر ملی و بین‌المللی ارائه می‌دهد. این خدمات شامل بازرسی اولیه، بازرسی دوره‌ای، تست بار، ارزیابی سیم بکسل، قلاب، اسلینگ، زنجیر و سایر تجهیزات ریگری، بررسی مدارک فنی و ارائه گزارش‌های مستند است. هدف از این فرآیند، کاهش ریسک حوادث، افزایش ایمنی محیط کار و کمک به دریافت گواهی سلامت تجهیزات است.

جمع‌بندی

اگرچه اصطلاحات WLL و SWL در بسیاری از مواقع برای بیان ظرفیت مجاز تجهیزات باربرداری به کار می‌روند، اما در استانداردهای امروزی استفاده از WLL (Working Load Limit) توصیه می‌شود. این مقدار نشان‌دهنده حداکثر باری است که یک تجهیز در شرایط استاندارد می‌تواند با ایمنی مناسب تحمل کند و نباید با MBL یا بار شکست اشتباه گرفته شود.

رعایت WLL، انجام بازرسی‌های دوره‌ای، استفاده از تجهیزات دارای پلاک معتبر، توجه به زاویه اسلینگ و اجرای تست بار در زمان مناسب، نقش مهمی در کاهش حوادث و افزایش طول عمر تجهیزات دارد. آشنایی با این مفاهیم نه‌تنها برای اپراتورها، بلکه برای مدیران HSE، بازرسان فنی، مسئولان تعمیرات و کارفرمایان نیز ضروری است.

سؤالات متداول

۱. WLL چیست؟

WLL یا Working Load Limit به حداکثر بار مجاز کاری گفته می‌شود که یک تجهیز باربرداری می‌تواند در شرایط استاندارد و با رعایت ضریب ایمنی تحمل کند.

۲. SWL چه تفاوتی با WLL دارد؟

SWL اصطلاح قدیمی «بار کاری ایمن» است، در حالی که WLL اصطلاح استاندارد و مورد استفاده در اغلب استانداردهای بین‌المللی امروزی است.

۳. آیا می‌توان بیشتر از WLL بار بلند کرد؟

خیر. تجاوز از ظرفیت مجاز می‌تواند باعث آسیب به تجهیزات، سقوط بار یا بروز حوادث جدی شود.

۴. آیا WLL در تمام تجهیزات باربرداری درج می‌شود؟

در تجهیزات استاندارد مانند جرثقیل، سیم بکسل، اسلینگ، قلاب و شگل، ظرفیت مجاز معمولاً روی پلاک یا بدنه تجهیز درج می‌شود.

۵. تفاوت WLL با MBL چیست؟

WLL ظرفیت مجاز برای استفاده روزمره است، اما MBL حداقل باری است که باعث شکست تجهیز در آزمون‌های آزمایشگاهی می‌شود و مبنای بهره‌برداری نیست.

۶. آیا سایش و خوردگی روی WLL تأثیر می‌گذارد؟

بله. هرگونه سایش، خوردگی، تغییر شکل یا آسیب می‌تواند ظرفیت واقعی تجهیز را کاهش دهد و در صورت تشخیص در بازرسی، ممکن است تجهیز از سرویس خارج شود.

۷. چه کسانی باید با مفهوم WLL آشنا باشند؟

اپراتورهای جرثقیل، ریگرها، مسئولان HSE، بازرسان فنی، مدیران پروژه، کارشناسان تعمیرات و تمامی افرادی که با تجهیزات باربرداری سروکار دارند.

منابع علمی و تخصصی

• ISO 4309 – Cranes — Wire ropes — Care, maintenance, installation, examination and discard
• ISO 9927 – Cranes — Inspections
• ISO 12480 – Cranes — Safe Use
